MPG 真空计是新一代高性价比的真空测量解决方案，适合大批量试用。
这一颗传感器元件是基于第二代MEMS热导率芯片设计而成，并把输出信号变送为标准的工业信号。
热导率芯片的工作原理是:真空度越高,气体的热导率越差,热导率传感器的热损失越少。
放大电路将传感器芯片的微小信号放大，然后再微处理器中数字化，然后通过I2C通讯将传感器的测量值对外输出。由于热导率在测量真空时会受到温度的干扰，所以我们在电路中加入了温度传感器，微处理器获得了温度数据之后，利用专门的温度补偿算法，修正了环境温度对传感器的干扰。
为了防止在热导率芯片白加热时产生信号漂移，我们在微处理器中加入了中断功能，确保传感器芯片每次工作(自加热)的时间不超过100 毫秒。
MPG系列真空计的输出信号经过严格标定。对外输出标准的工业信号，如0~10V，4~20mA，RS485或者其他标准工业信号。标定后的输出精度，可以达到测量值的15%，可以匹配或超出行业内其它品牌皮拉尼真空变送器的精度。
MPG系列真空计还有显示表可选。就地显示真空数值，便于使用者直观了解真空设备的工作情况。
|
规格 |
最小值 |
典型值 |
最大值 |
单位 |
适用条件 |
|
量程 |
1 |
|
760000 |
毫托 |
|
|
精度 |
|
±50% |
|
Reading |
|
|
|
±15% |
|
Reading |
0.1~1毫托 |
|
|
|
±50% |
|
Reading |
1~76,000毫托 |
|
|
分辨率 |
|
0.1 |
|
毫托 |
76,000~760,000毫托 |
|
|
100 |
|
毫托 |
0.1~50,000毫托 |
|
|

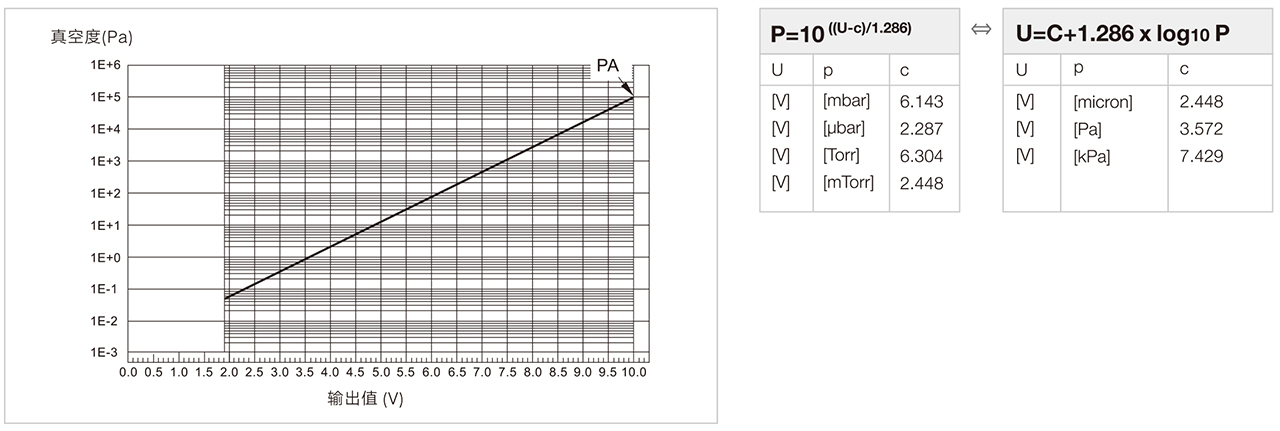

输出信号 |
0 |
|
10 |
VDC |
|
|
供电电压 |
12 |
|
30 |
VDC |
|
|
工作电流 |
|
13 |
|
mA |
1.2V加热时 |
|
工作温度 |
-25 |
|
85 |
℃ |
|
|
存储温度 |
-40 |
|
90 |
℃ |
|
|
过载压力 |
|
400 |
|
PSI |
|
测试条件:供电电压:24±2.5VDC，环境温度Ta=25℃，相对湿度:40%
|
名称 |
量程 |
接头 |
输出 |
显示 |
||||
|
MPG系列皮拉尼真空计 |
1 |
1mTorr~760Torr |
01 |
1/4 SAE |
空 |
无输出 |
空 |
无显示 |
|
02~09 |
待定 |
010 |
0~10V |
D |
显示表 |
|||
|
10 |
KF10 |
005 |
0~5V |
|
||||
|
16 |
KF16 |
420 |
4~20mA |
|||||
|
25 |
KF25 |
485 |
RS485 |
|||||
|
40 |
KF40 |
|
|
|||||
